400-1809-299不锈钢水管凭借其强大的包容性，基本可以应用于各个领域需要。其中不乏有面临着强酸、强碱等苛刻应用环境。为了确保不锈钢水管在如此苛刻的环境条件下，依然保持其应用耐腐蚀性能，通常通过多个试验进行试验其耐腐蚀能力，其中不锈钢管盐雾试验就是比较常见的具有代表性的检验测试。
一、什么是不锈钢水管盐雾试验

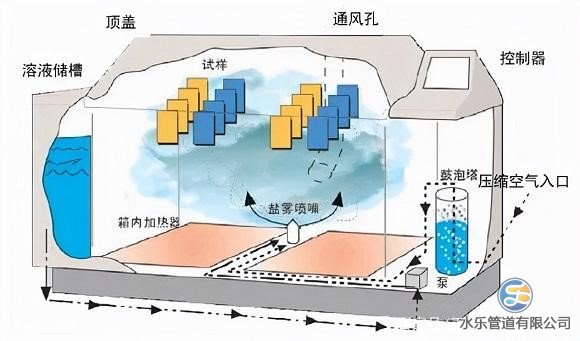

盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件，来考核不锈钢水管耐腐蚀性能，其耐受时间的长短决定耐腐蚀性能的好坏。
盐雾试验分为天然环境暴露试验和人工加速模拟盐雾环境试验。与自然环境相比，盐雾环境中氯化物的盐浓度可以是一般自然环境中盐雾含量的数倍或几十倍，这大大提高了腐蚀速率。不锈钢水管的盐雾试验也大大缩短了获得结果的时间。如果在自然暴露环境中对不锈钢管进行试验，可能需要1年时间才能等到其腐蚀，而在人工盐雾环境下，在24小时内可获得类似结果。
二、不锈钢水管盐雾试验方法
304不锈钢管盐雾试验主要分为4种：中性盐雾试验(NSS);乙酸盐雾试验(AASS);铜加速乙酸盐雾试验(CASS)以及交变盐雾试验。而不锈钢材料主要用中性盐雾试验。
1、中性盐雾试验
是目前应用最广泛以及最早出现的一种加速腐蚀试验方法。其采用百分之五的NaCl溶液，溶液PH值调在中性范围(6～7)用作喷雾溶液。试验温度均为35℃，要求盐雾的沉降率在1～2ml/80cm2.h之间。 NACL中含有氯离子和杂质，氯离子是一种还原剂，可以将惰性表面还原成活性表面，加快表面损伤。因此，经常用盐雾测试来加剧破坏表面损伤，检测钝化或防锈效果。
2、醋酸盐雾试验
它是在5%NaCl溶液中加入些许CHCOOH，让溶液变成酸性，PH约为3，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比中性盐雾试验快大概3倍。
3、铜盐加速醋酸盐雾试验
是一种快速盐雾腐蚀试验，其由国外发展起来的。为了诱发不锈钢焊管强烈的腐蚀，在试验温度为50摄氏度的盐溶液中加入少量铜盐氯化铜。中性盐雾试验的的腐蚀速度仅仅是它的八分之一。
4、交变盐雾试验
是一种中性盐雾试验加恒定湿热试验的综合盐雾试验。它通过潮态环境的渗透，盐雾腐蚀不仅产生在不锈钢水管的表面，也产生在钢管内部。在盐雾和湿热环境条件下交替转换不锈钢焊管，最终评估整体管材的电气性能和机械性能是否发生变化。
以上就是不锈钢水管的盐雾试验方法了，分别有中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。盐雾试验结果是单方面的，与最终投入使用的产品实际性能没有等效的关系。
因此，我们可以使用盐雾试验来比较不同类型不锈钢水管的耐腐蚀性，但该试验只能给出材料等级。在选择不锈钢水管时，仅进行盐雾试验通常无法提供足够的信息，因为我们对试验条件与实际应用环境之间的关联缺乏足够的了解。出于同样的原因，仅根据不锈钢管样本的盐雾试验无法估计产品的使用寿命。
